マイクロレシコ®の
標準マイクロ流路チップをご用意しました

数センチ四方のマイクロチップ上に微細加工されたミクロンレベルの流路や穴。
これらのマイクロ流路やマイクロアレイで様々な化学反応や分析を行う「ラボ・オン・チップ(Lab on a chip=チップの上の研究所)」技術には、サンプルも試薬も微量で済み、短時間での実験や分析を可能にできるという利点があり、マイクロタス(マイクロ統合分析システム)をはじめとする応用に、今後益々注目が高まっています。

このような微細加工を施したマイクロチップをお試しいただけるよう、特にご要望の多い流路5パターンのチップに加えてキット、付属品をご用意しました。

従来のリソグラフィー加工によるチップでは実現できなかった、独自製法ならではの滲まず滑らかな流路をお試しください。





マイクロレシコ®標準マイクロ流路チップ

層間流体チップ(流路加工チップに平面チップを張り合わせたクローズドタイプです)

ナチュラルフローチップ Ⅲ型

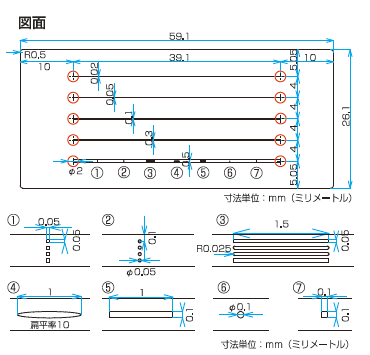

寸法図
寸法図(拡大)
品名ナチュラルフローチップIII型 <2枚入り>
品番92036
製品寸法  幅26.1 x 長さ59.1 x 厚さ2.2 mm
流路寸法第1流路 深さ50 x 幅20 μm
第2流路 深さ50 x 幅50 μm
第3流路 深さ50 x 幅100 μm
第4流路 深さ50 x 幅300 μm
第5流路 深さ50 x 幅500 μm
ピラー7種類付き(寸法図参照)
参考価格¥20,900(税込)

ショッピングサイトへ
ナチュラルフローチップ IV型
ナチュラルフローチップ IV型寸法図
寸法図(拡大)
品名ナチュラルフローチップIV型 <2枚入り>
品番92037
製品寸法  幅26.1 x 長さ59.1 x 厚さ2.2 mm
流路寸法深さ50 x 幅100 μm (全流路共通)
参考価格¥20,900(税込)

ショッピングサイトへ
ナチュラルフローチップ V型

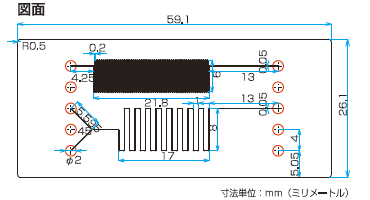

ナチュラルフローチップ V型寸法図
寸法図(拡大)
品名ナチュラルフローチップV型 <2枚入り>
品番92038
製品寸法  幅26.1 x 長さ59.1 x 厚さ2.2 mm
流路寸法深さ50 x 幅100 μm (全流路共通)
参考価格¥20,900(税込)

ショッピングサイトへ
ナチュラルフローチップ Ⅲ型キット
品名ナチュラルフローチップIII型キット
品番92039
キット内容ナチュラルフローチップIII型 x 2枚
コネクタ x 5個
シリコンチューブ 30 cm x 1本
参考価格¥22,440(税込)

ショッピングサイトへ
ナチュラルフローチップ IV型キット
品名ナチュラルフローチップIV型キット
品番92040
キット内容ナチュラルフローチップIV型 x 2枚
コネクタ x 5個
シリコンチューブ 30 cm x 1本
参考価格¥22,440(税込)

ショッピングサイトへ
ナチュラルフローチップ V型キット
品名ナチュラルフローチップV型キット
品番92041
キット内容ナチュラルフローチップV型 x 2枚
コネクタ x 5個
シリコンチューブ 30 cm x 1本
参考価格¥22,440(税込)

ショッピングサイトへ

別売部品

品名コネクタ
<10個入り>
品番92042
参考価格¥2,200(税込)

ショッピング
サイトへ
拡大する
品名延長ジョイント
<5個入り>
品番92043
参考
価格
¥1,100(税込)

ショッピング
サイトへ
拡大する
品名3点ジョイント
<5個入り>
品番92044
参考
価格
¥1,100(税込)

ショッピング
サイトへ
拡大する
品名シリコンチューブ30cm
<5本入り>
品番92045
参考
価格
¥990(税込)

ショッピング
サイトへ

別売部品使用例

コネクタ2個+
延長ジョイント+
シリコンチューブ
コネクタ3個+
3点ジョイント+
シリコンチューブ
マイクロ流路チップの動画
流路を液体が流れる様子を動画でご覧になれます。
「ナチュラルフローチップIII 型」(約20秒 825KB)
 「ナチュラルフローチップIV 型」(約20秒 795KB)
「ナチュラルフローチップV 型」(約20秒 829KB)
