成形品の不具合
射出成形の代表的な不具合に、以下のような製品の外観不良があります。
これらの不良は、射出成形機の設定条件を変更し解消します。

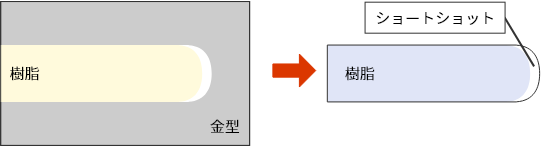

ショートショット
成形品の一部に樹脂が充填されずにかける現象。
![ショートショット](https://www.richell.co.jp/corp/wp-content/uploads/2022/03/mold22.png)

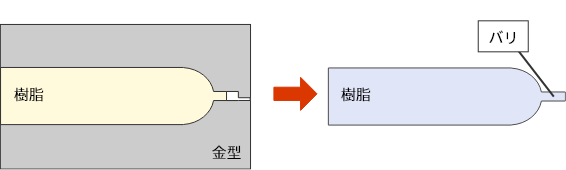

バリ
金型にすき間があり、すき間に樹脂が流れることにより余肉が付く現象。
![バリ](https://www.richell.co.jp/corp/wp-content/uploads/2022/03/mold23.png)

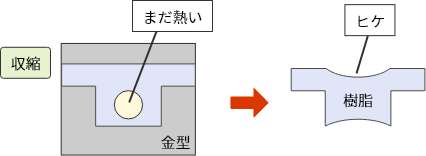

ヒケ
成形品の一部が周囲と比較し、収縮が大きいため、部分的に凹となる現象。
![ヒケ](https://www.richell.co.jp/corp/wp-content/uploads/2022/03/mold24.png)

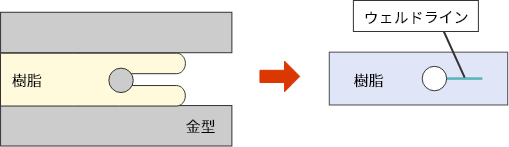

ウェルドライン
樹脂の流れの合わせ目により、細い線が出る現象。
![ウエルドライン](https://www.richell.co.jp/corp/wp-content/uploads/2022/03/mold25.png)

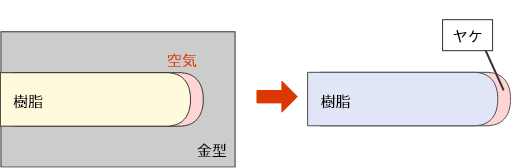

ヤケ
金型内の空気が射出圧力によって圧縮され高温となり、樹脂を焦がす現象。
![ヤケ](https://www.richell.co.jp/corp/wp-content/uploads/2022/03/mold26.png)

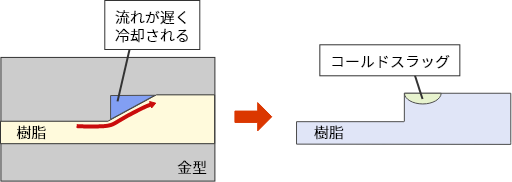

コールドスラッグ
樹脂の流れの方向および断面積が変化する際に、冷えた樹脂を巻き込む現象。
![コールドスラッグ](https://www.richell.co.jp/corp/wp-content/uploads/2022/03/mold27.png)
